液晶屏顯示模塊的驅動電路設計要點有哪些?

2025-04-29 11:37:32
10

  液晶屏顯示模塊的驅動電路是實現圖像顯示的核心部分,其設計質量直接影響到顯示效果、功耗以及系統的穩定性。在驅動電路設計過程中,需把握多個關鍵要點,以確保液晶屏能有效、穩定地工作。

  驅動芯片選型是驅動電路設計的首要環節。不同類型的液晶屏顯示模塊對驅動芯片的需求不同,例如,TN(扭曲向列型)、IPS(平面轉換型)、OLED 等屏幕,其工作原理和驅動方式存在差異。TN 屏響應速度快,但視角較窄,適用于對成本敏感且對顯示視角要求不高的場景,應選擇具備基礎驅動功能、性價比高的芯片;IPS 屏擁有廣視角和優異的色彩表現,需搭配能夠提供電壓控制和數據傳輸能力的驅動芯片;OLED 屏自發光特性決定其驅動芯片要具備獨立控制每個像素點發光的能力。此外,還需根據液晶屏的分辨率、刷新率等參數選擇匹配的驅動芯片,高分辨率和高刷新率的屏幕對芯片的數據處理和傳輸速度要求更高,如 4K 分辨率、120Hz 刷新率的液晶屏,需選擇具備高速接口和強大處理能力的驅動芯片,以保證圖像流暢顯示。

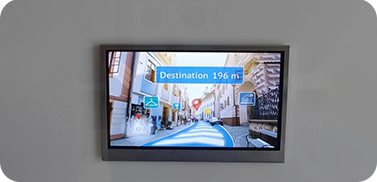

液晶屏顯示模塊

  接口電路設計關系到驅動電路與外部設備的通信效率。常見的接口類型有 SPI(串行外設接口)、I2C(集成電路總線)、LVDS(低壓差分信號)等。SPI 接口適用于對數據傳輸速率要求不高、設備間距離較近的場合,設計時需注意時鐘信號、數據輸入輸出信號以及片選信號的正確連接和時序匹配;I2C 接口具有占用引腳少、支持多設備通信的特點,在設計中要合理設置上拉電阻,保證信號的穩定傳輸;LVDS 接口憑借低功耗、抗干擾能力強和高速傳輸的優勢,常用于高分辨率液晶屏,其設計要點在于確保差分信號線的等長、等距布線,減少信號反射和串擾,同時要注意信號的終端匹配,以保證信號完整性。

  時序控制是確保液晶屏正確顯示圖像的關鍵。驅動電路需要嚴格按照液晶屏的時序要求發送數據和控制信號,包括行掃描信號、列數據信號以及同步信號等。不同型號的液晶屏,其行周期、列周期、消隱時間等時序參數各不相同,設計時需要依據液晶屏的數據手冊準確設置時序參數。例如,在行掃描過程中,若行同步信號的時序出現偏差,會導致圖像出現錯位、花屏等問題;列數據信號的傳輸時機不準確,則會造成顯示內容錯誤。因此,需采用高性能的時序控制器,如 FPGA(現場可編程門陣列)或專用時序控制芯片,實現對時序的控制。

  電源管理在驅動電路設計中同樣不容忽視。液晶屏顯示模塊通常需要多種不同電壓的電源,如邏輯電源、背光電源等,且對電源的穩定性和紋波要求較高。電源管理電路要具備良好的穩壓和濾波性能,防止電源波動對顯示效果產生影響。例如,背光電源的穩定性直接關系到屏幕亮度的均勻性,若紋波過大,會導致屏幕出現閃爍現象。
